SMART控制器特性:
■2或3軸PCbased控制，MicrosoftWinCE作業平臺
■兼具預讀功能之簡易圖形對話控制器
■使用MPG電子手輪可仿真研磨路徑與修整循環
■可處理包含不同節距與深度之多槽研磨
■強大的圖形程序輸入機能，研磨及修整均適用
■配合第四軸可作更多功能之研磨，如各種不同沖子等
■10.4”TFT彩色屏幕
■多種內建可程序固定循環功能
■平面/溝槽/Z字/成型等多功能研磨模式
■對話與G-碼程序可儲存于硬盤或軟盤中
■從屏幕顯示上，可設定左右行程
■在研磨循環中，隨時可執行砂輪修整機能

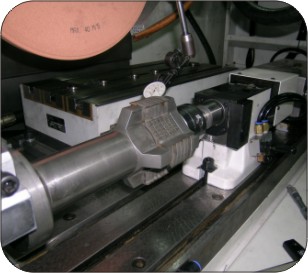

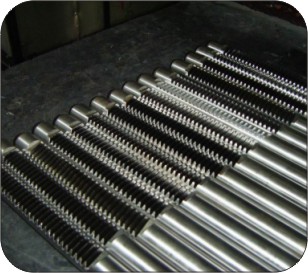

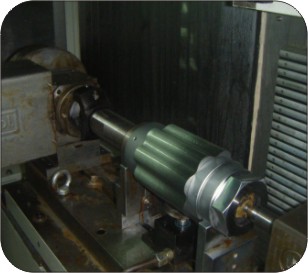

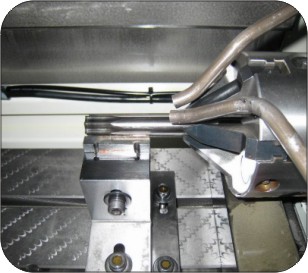

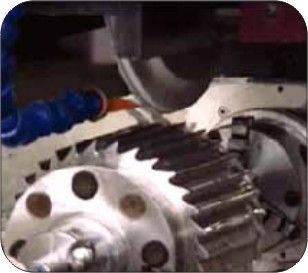

應用實例：
|
|
|
|
|
|

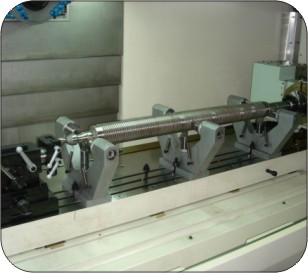

螺旋成型研磨
|
硬材質深切緩進成型研磨
|
階梯研磨
|
切槽研磨
|
|
|
|
|
|
|
氣門搖臂研磨
|
沖棒研磨
|
擺線轉子研磨
|
航太等其它特殊零件
|
|
|
|
|
|
|
拉刀研磨
|
牙板研磨
|
轉向器齒條研磨
|

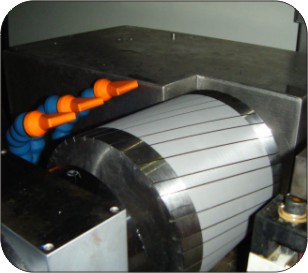

轉子槽研磨
|
|
項目
|
H818II
|
B818II
|
H1224II
|
B1224II
|
H1640II
|
B1640II
|
|
最大研磨長度(縱向)
|
460mm
|
610mm
|
1015mm
|
|
最大研磨寬度(橫向)
|
200mm
|
305mm
|
405mm
|
|
工作臺至主軸中心線最大距離
|
445mm
|
406mm
|
630mm
|
610mm
|
|
標準磁力夾頭尺寸
|
200x450mm
|
300x600mm
|
400x1000mm
|
|
主軸驅動
|
轉速(HZ/rpm)
|
50/3450
|
60/2850
|
50/1450
|
60/1750
|
50/1450
|
60/1750
|
|
額定馬力(Kw/HP)
|
2.25/3
|
7.5/10
|
7.5/10
|
|
標準砂輪(外徑×寬度×內徑)
|
203x12.7x31.75mm
|
355x50x127mm
|
355x50x127mm
|
|
項目
|
H2440II
|
B2440II
|
H2460II
|
B2460II
|
H2480II
|
B2480II
|
|
最大研磨長度(縱向)
|
1000mm
|
1500mm
|
2000mm
|
|
最大研磨寬度(橫向)
|
600mm
|
600mm
|
600mm
|
|
工作臺至主軸中心線最大距離
|
850mm
|
850mm
|
850mm
|
|
主軸驅動
|
轉速(HZ/rpm)
|
50HZ/1450rpm, 60HZ/1750rpm
|
|
額定馬力(Kw/HP)
|
11kw(15HP/4P), Opt.18.6kw(25HP/6P, 25HP/4P)
|
|
標準砂輪(外徑×寬度×內徑)
|
406x75x127mm
|
機械
