產品名稱：德國Jager高頻電主軸 Z100-M636.03 S5V產品編號10206006
型號：Z100-M636.03 S5V產品編號10206006
品牌：Jager
原產地：德國 |
產品詳細介紹：
德國Jager高頻電主軸 Z100-M636.03 S5V產品編號10206006
德國Jager高頻電主軸
型號： Z100-M636.03 S5V
手動換錐
產品編號10206006
用于高速銑削、磨削、鉆孔、雕刻的電主軸
軸承：
電機
|
電機技術 |
三相異步驅動裝置（無刷、無傳感器） |
|
頻率 |
1200Hz |
|
電機極數（成對） |
2 |
|
額定轉速 |
36000 rpm |
|
加速/制動參數每秒 |
10000 rpm |
功率值——液體冷卻
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
額定輸出功率[kW] |
16,1 |
11,5 |
10 |
|
扭矩[Nm] |
6,85 |
5,19 |
4,7 |
|
電壓[V] |
380 |
380 |
380 |
|
電流[A] |
38,4 |
28,5 |
25,7 |
 |
特征
|
轉速表 |
矢量控制 |
|
標準齒輪 |
輪齒= 150 模數= 0,3 |
|
電機保護 |
PTC 150° C
Pt1000 |
|
外殼 |
不銹鋼 |
|

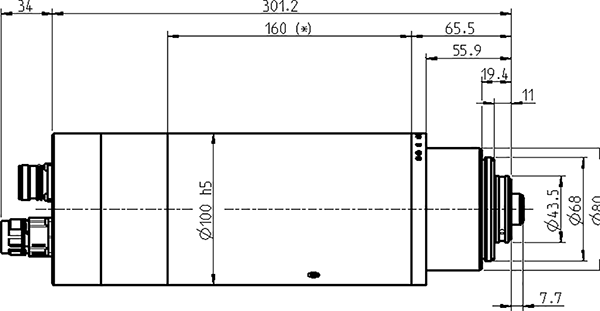

外殼直徑 |
100/80mm |
|
冷卻 |
液體冷卻 |
|
工作環境溫度 |
+ 10° C ~ + 45° C |
|
空氣軸封 |
|
防護等級
(已打開密封空氣) |
IP54 |
|
刀具更換 |
手動換錐 |
|
刀架 |
HSK-E40+ HSK-D 50 |
|
刀具錐度監控 |
感應 |
|
3位置 |
夾緊，松開，彈出 |
|
夾緊范圍最大為 |
16mm |
|
右轉和左轉 |
|
|
設備插頭 |
9 針(SpeedTEC)
(電機相位)
17 針
(傳感器) |
|
重量 |
~12.5kg |
|
內部錐體徑跳 |
< 1 μ |
|
軸向跳動 |
< 1 μ |
|
機械
