產品名稱：德國Jager高頻電主軸 Z45-D160.02 S21A 產品編號10301096
型號：Z45-D160.02 S21A 產品編號10301096
品牌：Jager
原產地：德國 |
產品詳細介紹：
德國Jager高頻電主軸 Z45-D160.02 S21A 產品編號10301096
德國Jager高頻電主軸
型號： Z45-D160.02 S21A
氣動直接換刀
產品編號10301096
用于高速銑削、磨削、鉆孔、雕刻的電主軸
軸承：
|
混合球軸承（個） |
3 |
|
永久油脂潤滑 |
免維護 |
電機
|
電機技術 |
三相異步驅動裝置（無刷、無傳感器） |
|
頻率 |
1000Hz |
|
電機極數（成對） |
1 |
|
額定轉速 |
60000 rpm |
|
加速/制動參數每秒 |
10000 rpm |

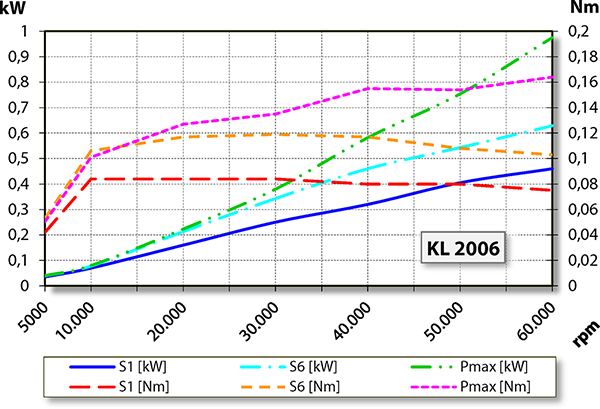

功率值——無冷卻
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
額定輸出功率[kW] |
0,98 |
0,63 |
0,46 |
|
扭矩[Nm] |
0,164 |
0,119 |
0,084 |
|
電壓[V] |
91 |
100 |
90 |
|
電流[A] |
9 |
6,5 |
5 |
 |
特征
|
轉速表 |
磁敏電阻(TTL)
信號數= 6 |
|
電機保護 |
PTC 100° C |
|
外殼 |
不銹鋼 |
|
外殼直徑 |
45mm |
|
冷卻 |
無冷卻 |
|
散熱 |
通過電主軸托架 |
|
外殼溫度 |
< + 45° C |
|
工作環境溫度 |
+ 10° C ~ + 45° C |
|
空氣軸封 |
|
防護等級
(已打開密封空氣) |
IP54 |
|
ESD保護 |
|
|
刀具更換 |
氣動直接換刀 |
|
夾頭型號 |
8/5° 可選配件 |
|
夾緊范圍最大為 |
6mm (1/4“) |
|
右轉 |
|
|
設備插頭 |
9針(I-TEC) |
|
重量 |
~3.1kg |
|
內部錐體徑跳 |
< 1 μ |
|

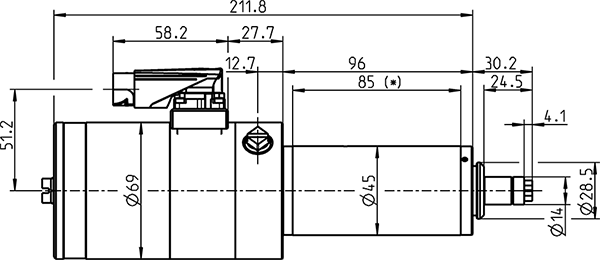

機械
