產品名稱：德國Jager高頻電主軸 Z33-D060.52 S21 產品編號 15301036
型號：Z33-D060.52 S21 產品編號 15301036
品牌：Jager
原產地：德國 |
產品詳細介紹：
德國Jager高頻電主軸
型號：Z33-D060.52 S21
氣動直接換刀
產品編號15301036
用于高速銑削、磨削、鉆孔、雕刻的電主軸
軸承：
電機
|
電機技術 |
三相異步驅動裝置（無刷、無傳感器） |
|
頻率 |
1000Hz |
|
電機極數（成對） |
1 |
|
額定轉速 |
60000 rpm |
|
加速/制動參數每秒 |
10000 rpm |

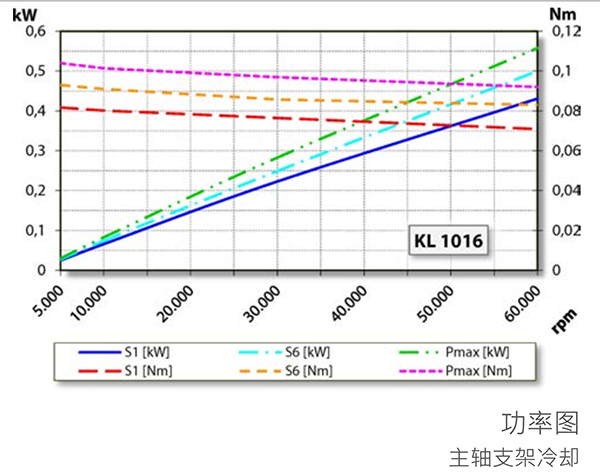

功率值——主軸支架冷卻
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
額定輸出功率[kW] |
0,55 |
0.5 |
0.43 |
|
扭矩[Nm] |
0,1014 |
0.0931 |
0.0817 |
|
電壓[V] |
57 |
57 |
57 |
|
電流[A] |
10 |
9.4 |
8.6 |
 |

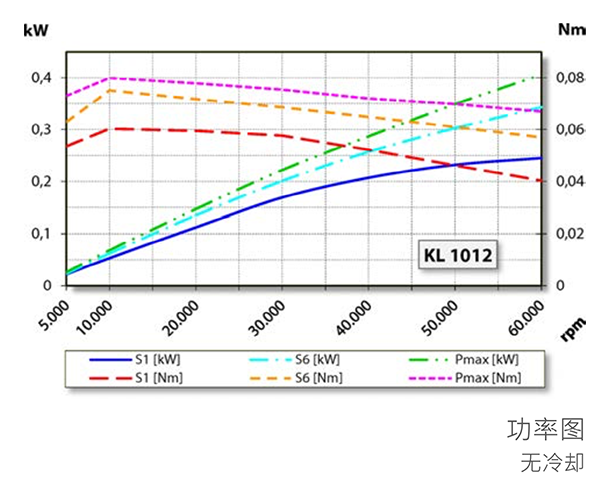

功率值——無冷卻
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
額定輸出功率[kW] |
0,4 |
0,34 |
0,25 |
|
扭矩[Nm] |
0,08 |
0,075 |
0,06 |
|
電壓[V] |
47 |
47 |
44 |
|
電流[A] |
8,2 |
7,8 |
8,1 |
 |
特征
|
電機保護 |
PTC 100° C |
|
外殼 |
鋁 |
|
外殼直徑 |
33mm |
|
冷卻 |
無冷卻 |
|
散熱 |
通過電主軸托架 |
|
工作環境溫度 |
+ 10° C ~ + 45° C |
|
空氣軸封 |
|
防護等級
(已打開密封空氣) |
IP54 |
|
刀具更換 |
氣動直接換刀 |
|
夾頭型號 |
5，1P-5° |
|
夾緊范圍最大為 |
3.5 mm (1/8“) |
|
右轉 |
|
|
設備插頭 |
9 針(I-TEC) |
|
重量 |
~1.2kg |
|
內部錐體徑跳 |
< 1 μ |
|
機械
