產品名稱：德國Jager高頻電主軸 ZS62-H650.03 S19W2/2 產品編號 13404086
型號：ZS62-H650.03 S19W2/2 產品編號 13404086
品牌：Jager
原產地：德國 |
產品詳細介紹：
德國Jager高頻電主軸
型號： ZS62-H650.03 S19W2/2
氣動換錐
產品編號13404086 用于高速銑削、磨削、鉆孔、雕刻的電主軸
軸承：
|
混合球軸承（個） |
4 |
|
永久油脂潤滑 |
免維護 |
電機
|
電機技術 |
三相異步驅動裝置（無刷、無傳感器） |
|
頻率 |
1667 Hz |
|
電機極數（成對） |
2 |
|
額定轉速 |
50.000 rpm |
|
加速/制動參數每秒 |
10 000 rpm |

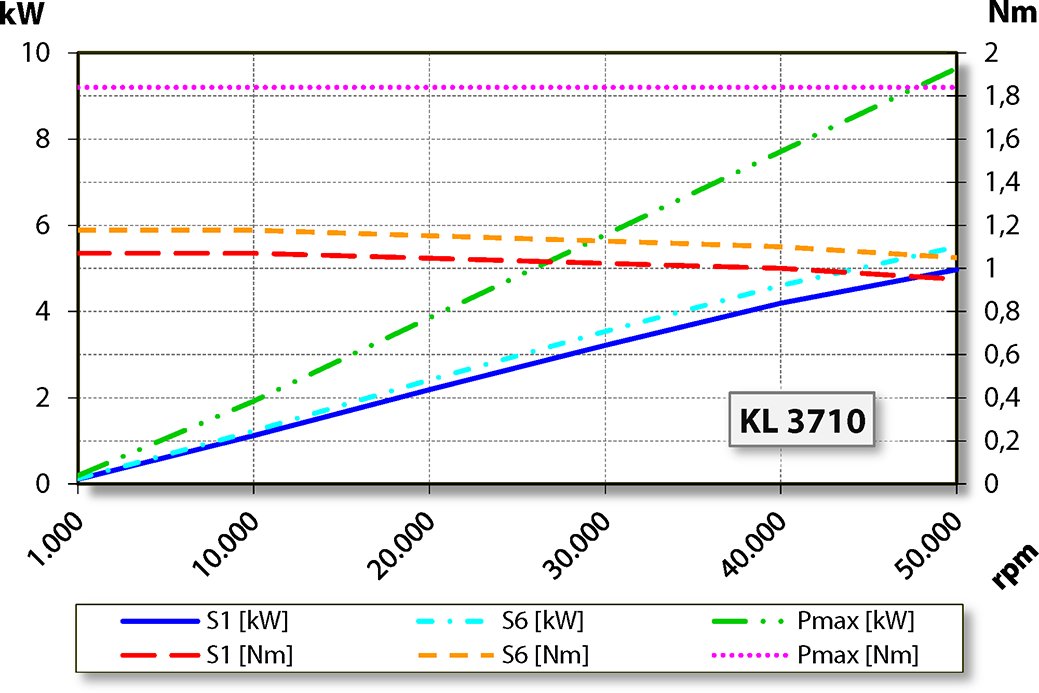

功率值——液體冷卻
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
額定輸出功率[kW] |
9,6 |
5,5 |
5 |
|
扭矩[Nm] |
1,85 |
1,18 |
1,07 |
|
電壓[V] |
348 |
318 |
316 |
|
電流[A] |
20 |
12,8 |
11,6 |
 |
特征
|
轉速表 |
磁敏電阻(TTL) 信號數= 6 |
|
電機保護 |
PTC 1000 |
|
外殼 |
不銹鋼 |
|

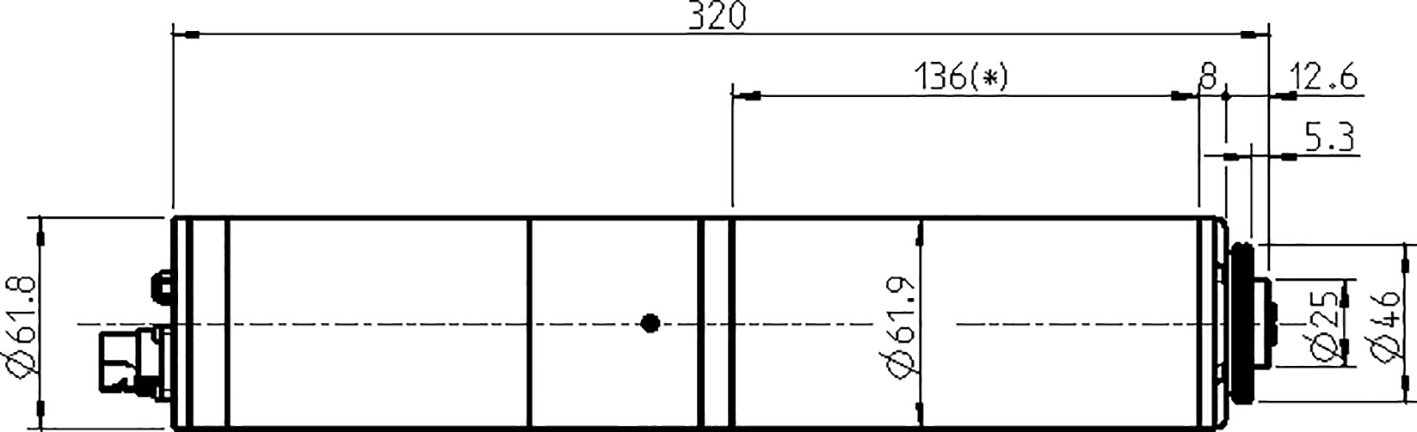

外殼直徑 |
61.9 mm |
|
冷卻 |
液體冷卻 |
|
工作環境溫度 |
+ 10° C ~ + 45° C |
|
空氣軸封 |
|
防護等級
(已打開密封空氣) |
IP54 |
|
刀具更換時通過彈簧夾頭吹氣 |
|
|
ESD保護 |
|
|
刀具更換 |
氣動換錐 |
|
刀架 |
HSK-E 25 |
|
刀具錐度監控 |
感應 |
|
2位置 |
夾緊、彈出 |
|
夾緊范圍最大為 |
10 mm |
|
右轉和左轉 |
|
|
設備插頭 |
9 針，金屬(電機相位) 12 針，金屬(傳感器) |
|
重量 |
~4.5kg |
|
內部錐體徑跳 |
< 1 μ |
|
軸向跳動 |
< 1 μ |
|
機械
