產品名稱：德國Jager經濟型電主軸 Chopper 6500 SK30 產品編號 11607001-01
型號：Chopper 6500 SK30 產品編號 11607001-01
品牌：Jager
原產地：德國 |
產品詳細介紹：
德國Jager經濟型電主軸
型號：Chopper 6500 SK30
產品編號 11607001-01
產品名稱：電主軸
氣動換錐
用于高速銑削、磨削、鉆孔、雕刻的電主軸
軸承：
|
混合球軸承（個） |
4 |
|
永久油脂潤滑 |
免維護 |
電機
|
電機技術 |
三相異步驅動裝置（無刷、無傳感器） |
|
頻率 |
800Hz |
|
電機極數（成對） |
2 |
|
額定轉速 |
24.000 rpm |
|
加速/制動參數每秒 |
10 000 rpm |

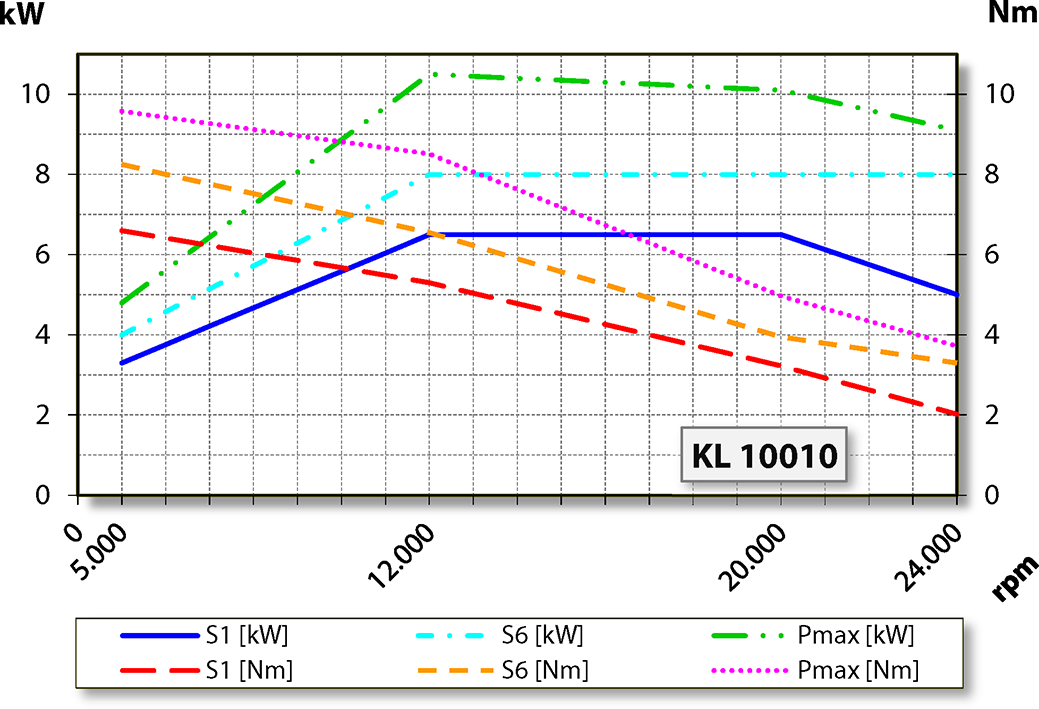

功率值——無冷卻
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
額定輸出功率[kW] |
10,5 |
8 |
6,5 |
|
扭矩[Nm] |
9,6 |
8,3 |
6,6 |
|
電壓[V] |
363 |
347 |
330 |
|
電流[A] |
22 |
20 |
13 |
特征
|
轉速表 |
磁敏電阻(TTL) 信號數= 6 |
|
電機保護 |
PTC130° C |
|
外殼 |
鋁 |
|
外殼直徑 |
142mm |
|
T型槽 |
DIN 650-10 |
|
集成有電主軸托架 |
|
|
冷卻 |
風扇冷卻(1 個電風扇) |
|
散熱 |
通過外殼 |
|
外殼溫度 |
< + 75°C |
|
工作環境溫度 |
+ 10° C ~ + 45° C |
|
空氣軸封 |
|
防護等級
(已打開密封空氣) |
IP54 |
|
錐體清洗 |
|
|
刀具更換 |
氣動換錐 |
|
刀架 |
SK 30 |
|
刀具錐度監控 |
感應 |
|
2位置 |
夾緊 彈出 |
|
夾緊范圍最大為 |
20mm |
|
右轉和左轉 |
|
|
設備插頭 |
9 針(SpeedTEC)
(電機相位)
12 針
(傳感器) |
|
重量 |
~27kg |
|
