TPG-700AKDS錐形規制動夾具/錐形規階梯式刻度帶固定夾具
可以保持錐形規的測量位置。
在難以確認刻度的測量環境下，發揮威力!
用途
用錐形規測量孔徑和槽寬時,即使在難以確認測量值的測量環境下也能保持測量值,能簡單地進行測量后的數值確認
通過讀取錐形規的刻度和錐形規制動夾具的端面位置，防止視差
本體材質
ABS
特長
錐形規的保持力可以通過調整螺絲來變更

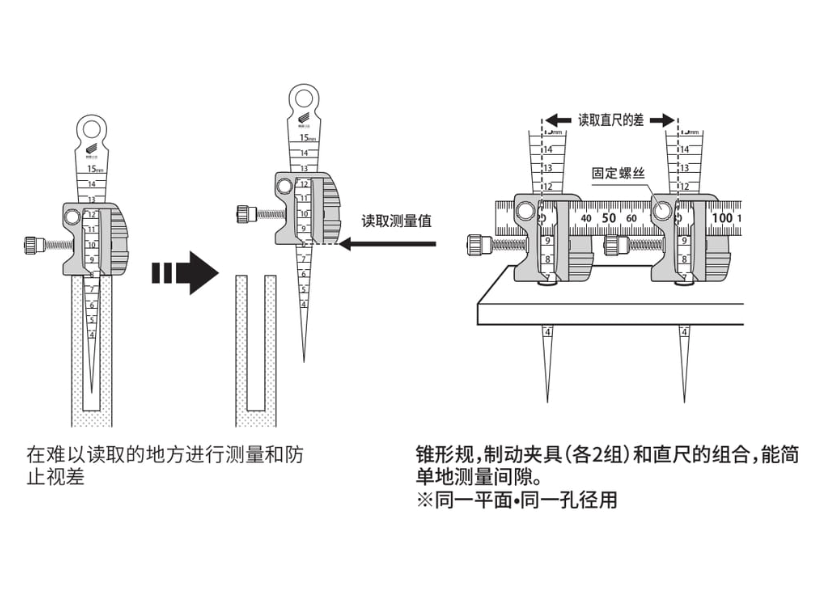

使用錐形規和制動夾具(各2組)、15cm直尺,可簡單地進行簡單的孔芯間的測量
規格
對應錐形規:測量范圍1~15mm、板厚1.0.1.2mm(規格#700款)
對應直尺:長150mm,寬15mm、厚0.5mm(JIS規格金屬制直尺150mm)
錐形規的使用可能范圍:1~14mm
測量孔中心之間時..適用孔徑: 2~14mm
.芯間測量范圍:60~140mm
.測量精度:約0.5mm
|
型號 |
精度 |
重量 |
|
TGS-15 |
制動夾具單品 |
16g |
|
TPG-700AKDS |
制動夾具十階梯刻度錐形規套裝 |
26g |
