NPG螺紋定位規 日本SK
可以簡單的測量螺紋孔的位置。

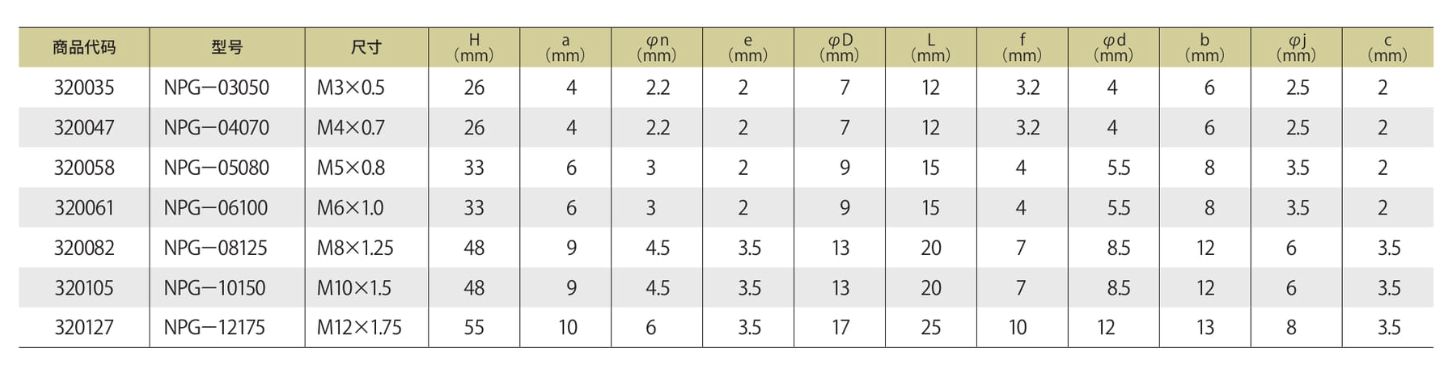

NPG-03050 NPG-04070 NPG-05080 NPG-06100 NPG-08125 NPG-10150 NPG-12175
測量精度土3um。
高精度的螺桿位置測量可提高生產和加工質量。
l 是有利于消減成本,縮短工作時間!
l 因?yàn)楦接新菁y滾花，不用使用工具就可以短時間內完成裝卸。使得迄今為止比較難找的使用的螺紋孔徑原點變?yōu)榭赡堋?br />
l 相對從前相比可以更簡便,更快,更準確的進行測量。
特長

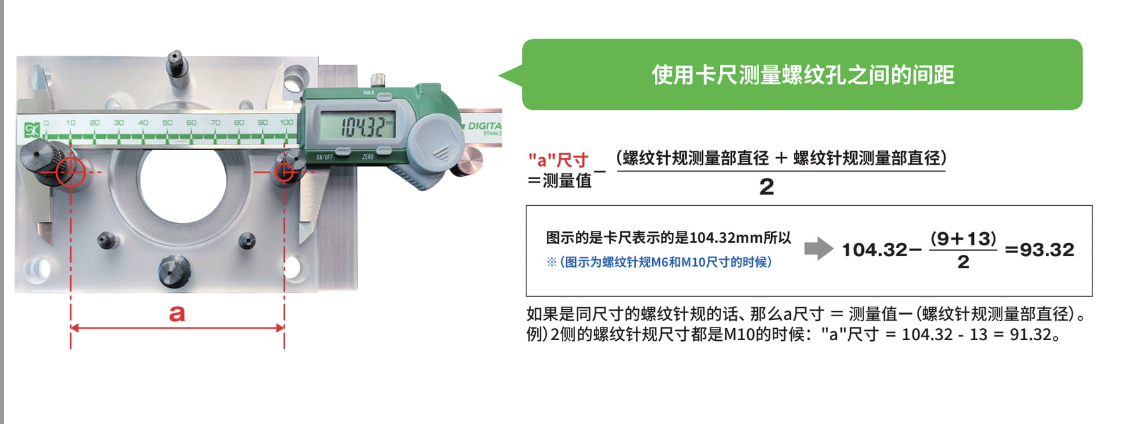

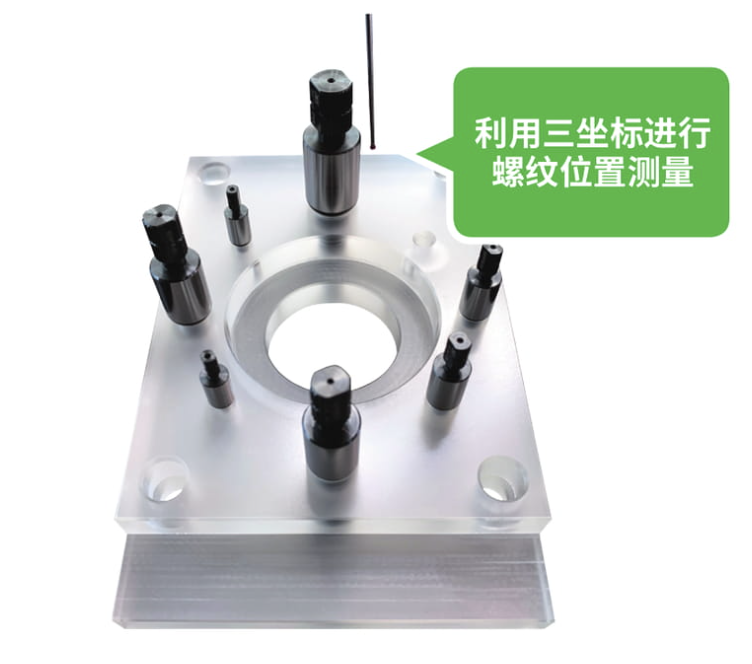

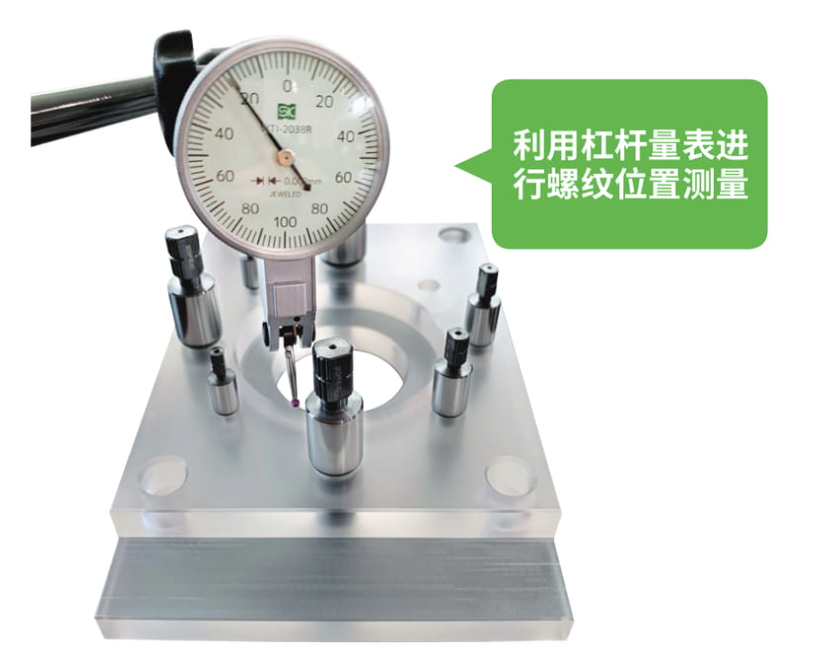

l 可以對螺紋孔的位置和螺紋間距進行高精度的測量
l 測定部位不能徒手觸摸所以采用了螺紋滾花

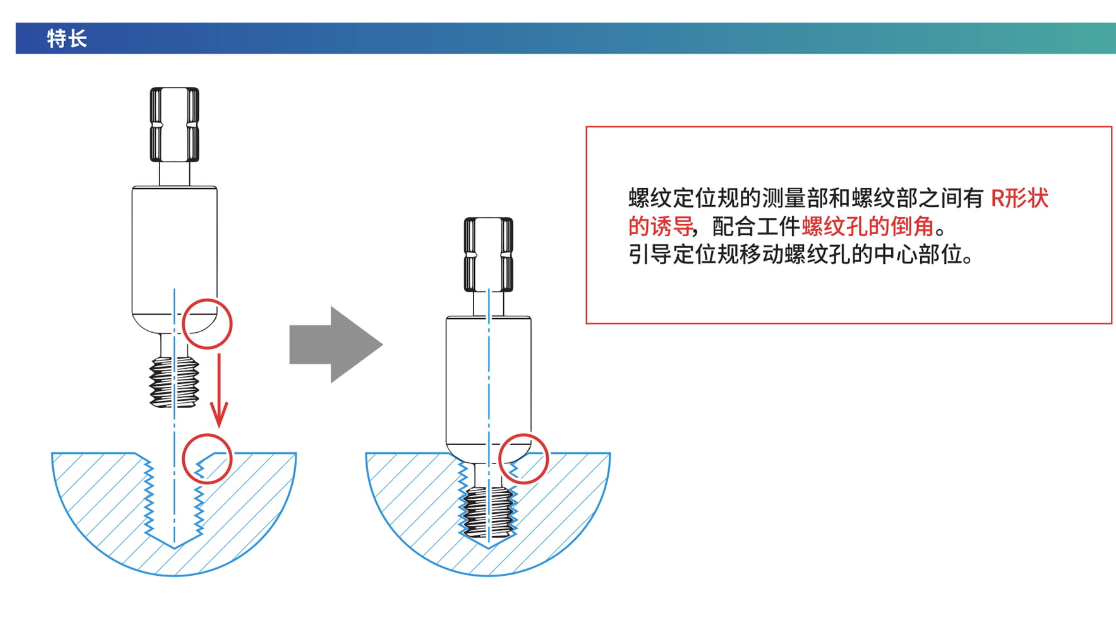

l 螺紋針規測量部的下面采用了R面形狀,能使螺紋針規移送至螺紋孔的中心
由于使用螺紋針規進行的高精度的測量,所以螺紋部和同時加工過的倒角是有必要的。
精度

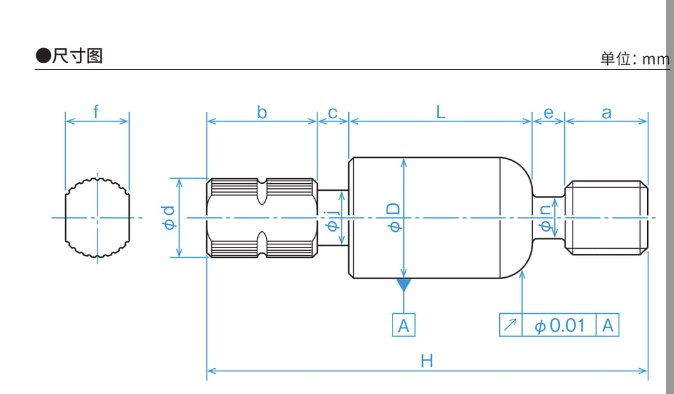

對于測量部(針規)是保證在士0.003mm以內的,螺紋部和測量部的同軸度(圓跳精度)也都是在0.01mm以內的
螺紋的等級是JIS2級的相當品(JIS B 0205)
材質
測量規是使用的SKS鋼，螺紋部是切削加工品(非熱處理)
