產品名稱：OD系列兩點式柱塞規 通孔
型號：OD系列
品牌：OSKAR SCHWENK
原產地：德國 |
產品詳細介紹：

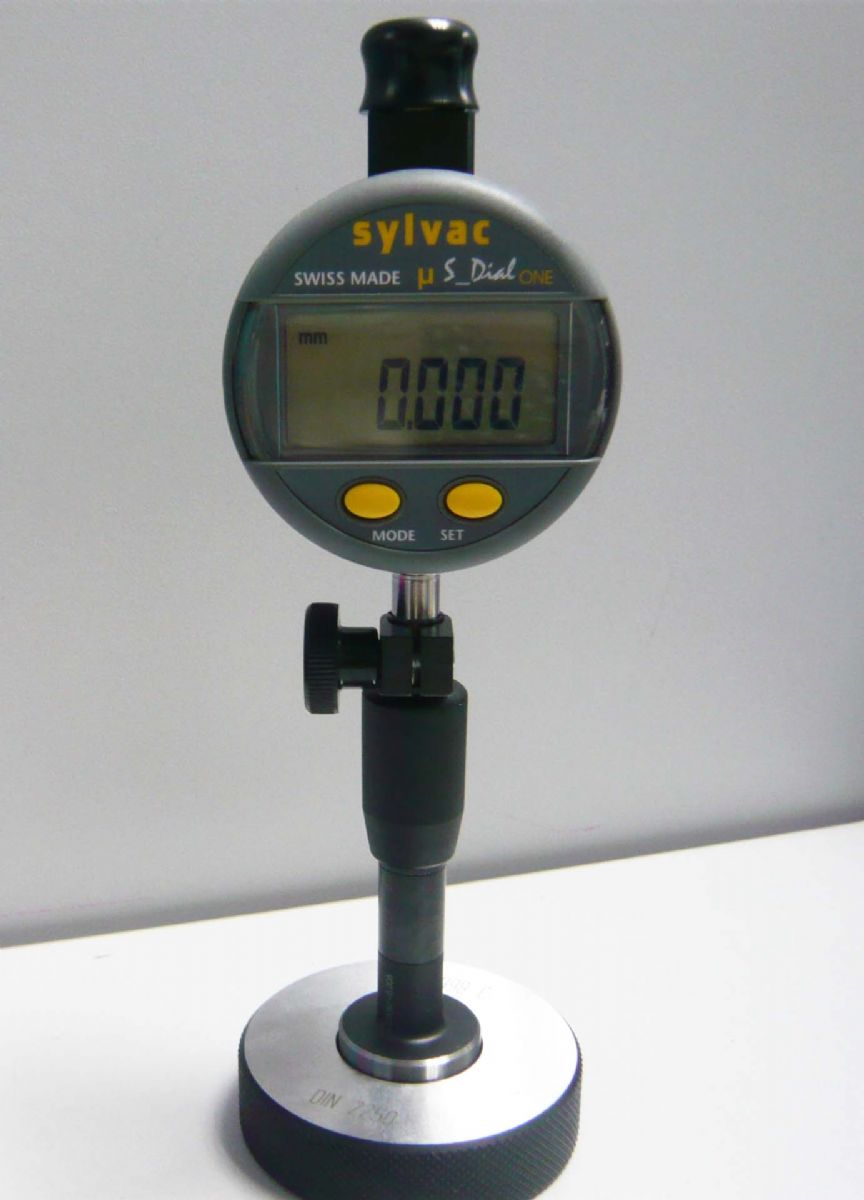

德國OSKAR SCHWENK兩點式柱塞規-通孔
精密內徑測量，精密內徑快速測量，工廠現場快速大批量測量
特點：
測頭有兩個接觸頭與工件接觸
針對要檢測的尺寸，定做測頭，一個測頭只檢測一個尺寸，可快速判斷工件是否合格，精度高
測頭耐用，可在車間使用，快速判斷，重復精度高
根據孔的類型，測頭分標準孔、通孔和盲孔三種，完全定做。另外，如果客戶有特殊要求，也可以按客戶要求訂做。
標準型測頭的接觸頭材料為工具鋼，另有鎢鋼接觸頭可選擇。
應用范圍：2.0~800mm
|
通孔 |
|
直徑 |
h(mm) |
測頭材質為鎢鋼 |
測頭材質為硬質鍍鉻 |
測頭材質為紅寶石 |
測頭材質為鉆石 |
|
2,0 - 2,5 |
|
|
|
|
|
|
2,6 - 6,0 |
6 |
300 00002 |
|
300 00026 |
|
|
6,1 - 12,0 |
6/10* |
301 00002 |
301 00026 |
301 00027 |
301 00028 |
|
12,1 - 20,0 |
10 |
302 00002 |
302 00018 |
302 00019 |
302 00020 |
|
20,1 - 30,0 |
10 |
303 00002 |
303 00023 |
303 00024 |
303 00025 |
|
30,1 - 40,0 |
10 |
304 00002 |
304 00030 |
304 00031 |
304 00032 |
|
40,1 60,0 |
10 |
305 00002 |
305 00021 |
305 00022 |
305 00023 |
|
60,1 - 80,0 |
10 |
306 00002 |
306 00023 |
306 00024 |
306 00025 |
|
80,1 - 100,0 |
10 |
307 00002 |
307 00017 |
307 00018 |
307 00019 |
|
100,1 - 110,0 |
10 |
308 00002 |
308 00024 |
308 00025 |
308 00026 |
|
110,1 - 120,0 |
10 |
309 00012 |
309 00009 |
309 00017 |
309 00018 |
|
120,1 - 130,0 |
10 |
310 00012 |
310 00009 |
310 00017 |
310 00018 |
|
130,1 - 140,0 |
10 |
311 00502 |
311 00506 |
311 00507 |
311 00508 |
|
140,1 - 150,0 |
10 |
312 00502 |
312 00506 |
312 00507 |
312 00508 |
|
150,1 - 160,0 |
10 |
313 00502 |
313 00506 |
313 00507 |
313 00508 |
|
160,1 - 170,0 |
10 |
314 00502 |
314 00506 |
314 00507 |
314 00508 |
|
170,1 - 180,0 |
10 |
315 00502 |
315 00506 |
315 00507 |
315 00508 |
|
180,1 - 190,0 |
10 |
316 00502 |
316 00506 |
316 00507 |
316 00508 |
|
190,1 - 200,0 |
10 |
317 00502 |
317 00506 |
317 00507 |
317 00508 |
|
